図面なしでも製作可能｜手書きスケッチと支給鉄筋からオーダーメイド製作

「図面はないけれど、こんな形のものを作れますか？」

製作や溶接のご相談では、このようなお問い合わせをいただくことがあります。

今回ご依頼いただいた案件では、お客様より鉄筋材料を支給いただき、手書きのスケッチをもとに製作を行いました。

有限会社アラヤでは、正式な図面がない場合でも、スケッチやイメージ図から製作できるケースがあります。

ご依頼内容

今回のご依頼では、お客様より鉄筋材料を支給いただきました。

また、製作内容については手書きのスケッチをご用意いただき、寸法や形状を確認しながら進める形となりました。

図面としては非常にシンプルな内容ですが、必要な寸法や構造が分かれば製作可能なケースも少なくありません。

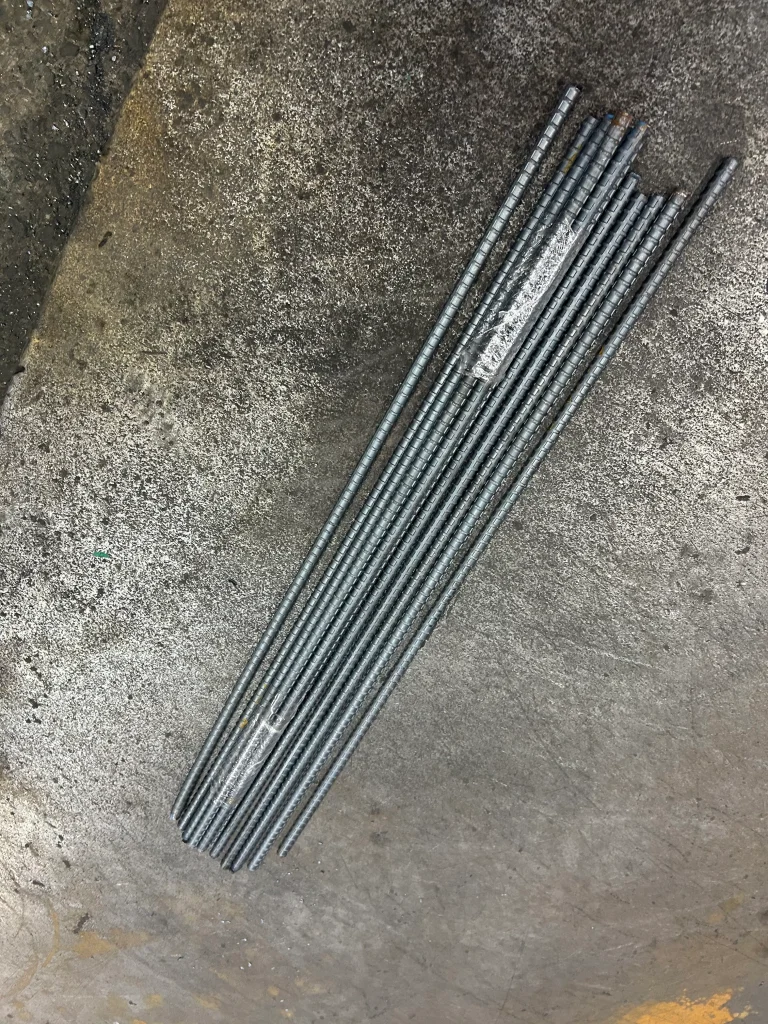

支給いただいた鉄筋材料

今回使用した材料はこちらです。

支給いただいた鉄筋で組立・溶接を行います。

支給材での製作にも対応しておりますので、材料をお持ちの場合は事前にご相談ください。

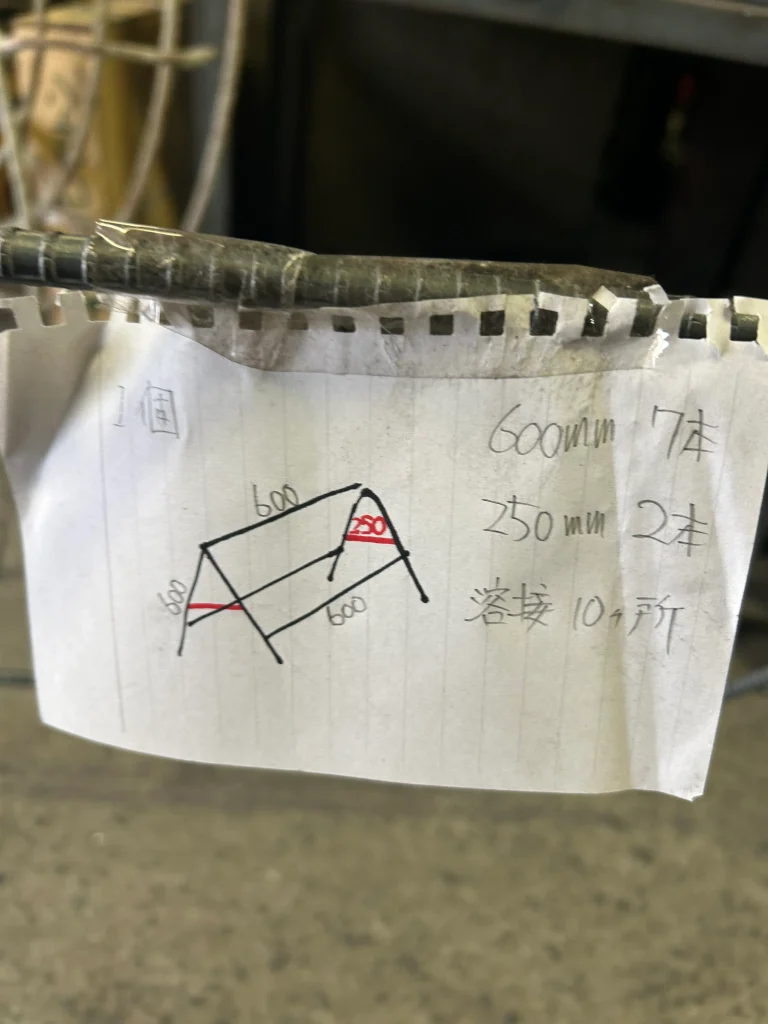

手書きスケッチをもとに組立・溶接

スケッチに記載された寸法を確認しながら組立を進めます。

構造自体はシンプルですが、完成時の寸法や全体のバランスがずれないよう確認しながら作業を行いました。

溶接による熱歪みも考慮しながら組立・本溶接を実施しています。

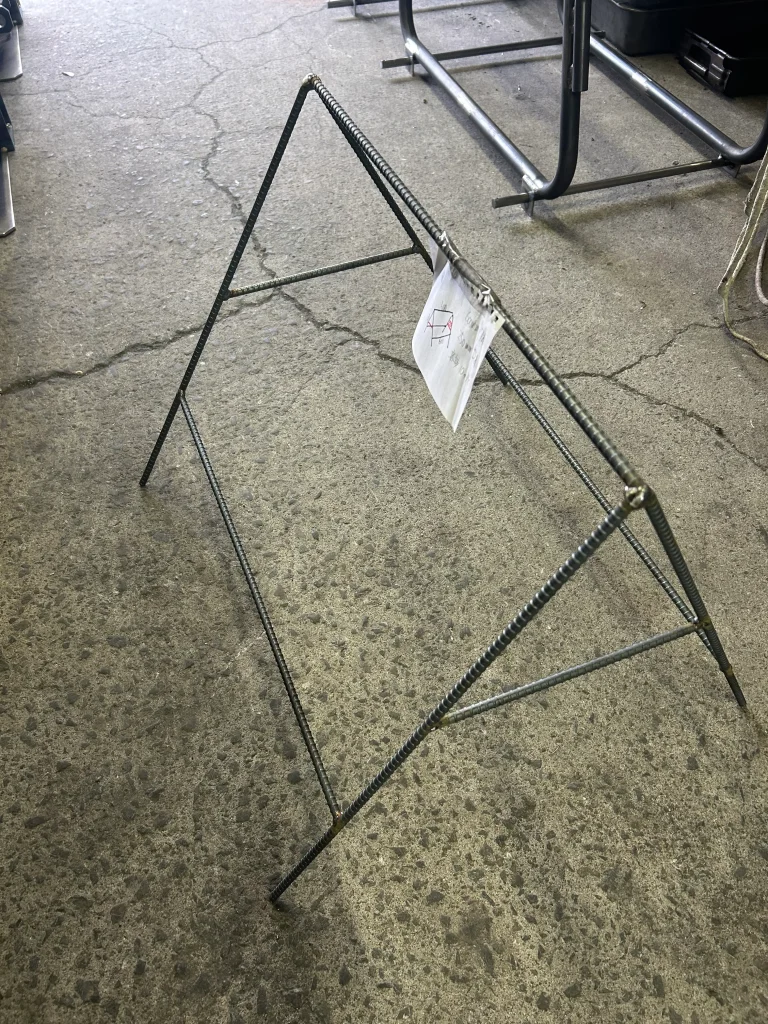

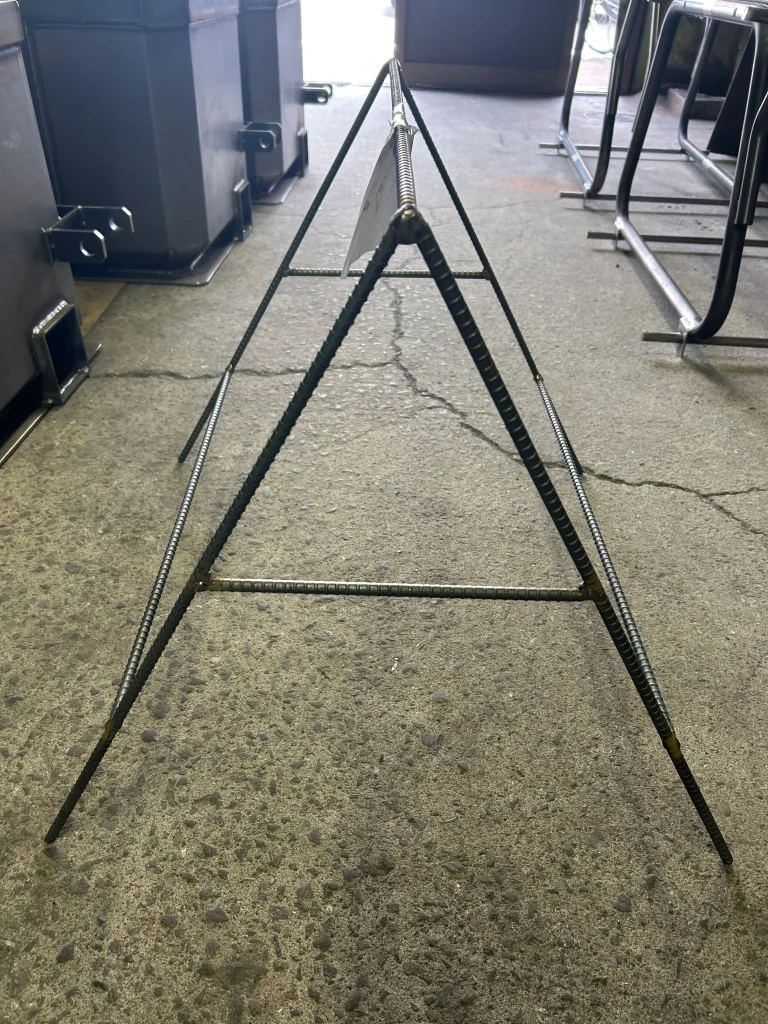

完成品

製作した製品はこちらです。

お客様のご要望通りの寸法で製作を行い、無事納品させていただきました。

今回のような案件では、図面作成よりも「イメージを形にすること」が重要になります。

そのため、事前の打ち合わせや寸法確認を行いながら製作を進めています。

図面がなくてもご相談ください

製作のご相談をいただく中で、

• 図面がない
• 現物しかない
• 手書きのイラストしかない
• 寸法だけ決まっている

というケースは珍しくありません。

弊社では、そのようなご相談にも柔軟に対応しております。

内容によっては製作できない場合もありますが、まずはお気軽にご相談ください。

まとめ

今回は、お客様支給の鉄筋材料と手書きスケッチをもとに製作した事例をご紹介しました。

図面がなくても製作できるケースは多くあります。

「こんなものを作りたいけど、どう依頼すればいいかわからない」

そんな場合でも、お気軽にお問い合わせください。

有限会社アラヤでは、溶接・製缶・オーダーメイド製作のご相談を承っております。
